FLY 70

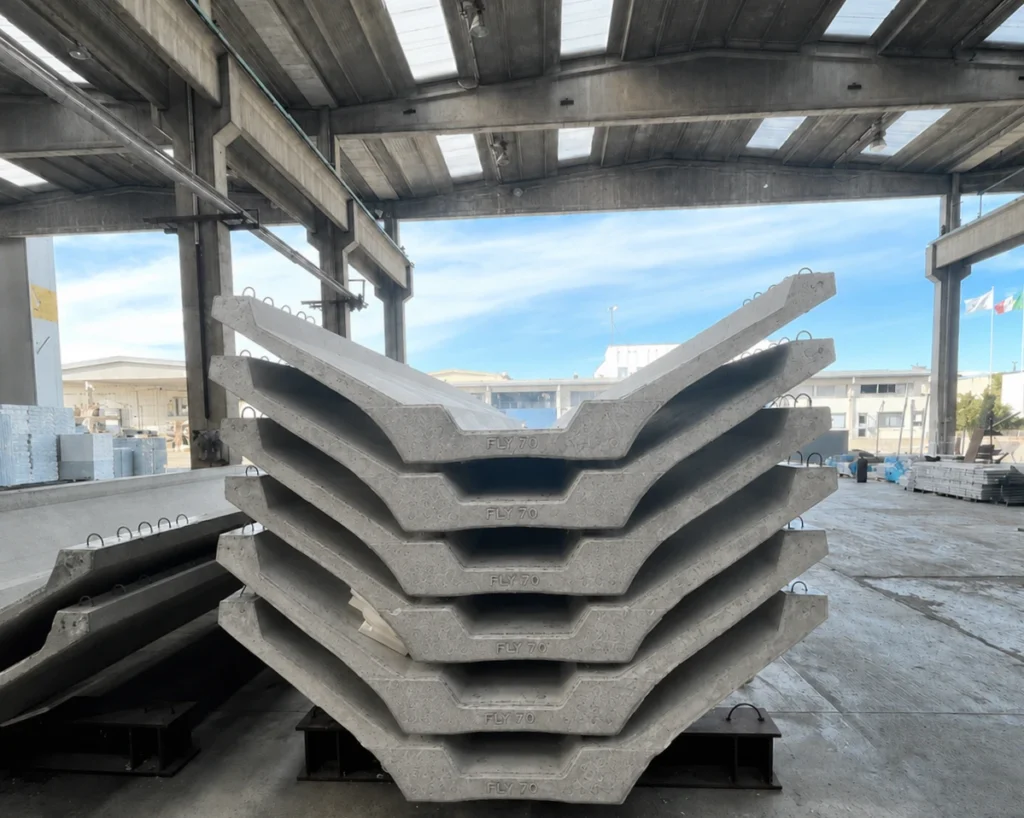

FLY 70 è il tegolo alare da 70 cm della Linea FLY, il più contenuto in altezza della gamma. Lo stesso elemento strutturale accoglie tre tipi di completamento fra le campate — coppelle calandrate in lamiera, coppelle in calcestruzzo armato, coppelle sandwich schiumate — ciascuno con configurazione piana o a SHED.
Il canale integrato porta le acque meteoriche al perimetro del fabbricato, senza pozzetti né condutture sotto pavimento.
Focus
Resistenza al fuoco R 120′: verificata secondo UNI EN 1992-1-2 su tutte le maglie di utilizzo. R 180′ disponibile a richiesta.
Illuminazione naturale fino al 50%: la copertura può integrare lucernari ed EFC fino al 50% della superficie coperta.
Flessibilità progettuale: ampia varietà di maglie strutturali, con integrazione di reti anticaduta, basamenti in lamiera e impianto fotovoltaico.
Grandi luci: con FLY Solaio e con le capriate a doppia pendenza il sistema copre luci elevate senza appoggi intermedi.
Tegolo alare h 70 cm, con completamenti calandrati, in c.a. o sandwich
Copertura piana
Il sistema di copertura piana Bacaccier è realizzato mediante travi a sezione ad “I” e arcarecci, che costituiscono rispettivamente l’orditura primaria e secondaria della copertura. La struttura in c.a., oltre a garantire una resistenza al fuoco fino a R 120′, può essere impiegata per un’ampia varietà di maglie strutturali, offrendo un’elevata flessibilità progettuale con la possibilità di integrare lucernari/EFC, reti anticaduta e basamenti in lamiera.
La coibentazione e l’impermeabilizzazione vengono realizzate mediante pannelli isolanti (polistirene o lana minerale) e membrane bituminose o sintetiche (TPO), con caratteristiche adattabili alle diverse esigenze termiche e ai requisiti di resistenza al fuoco (Broof).
La struttura in calcestruzzo è completata dall’applicazione di lamiera grecata piana, posata sugli arcarecci a T, che conferisce alla copertura una leggera pendenza verso l’esterno dell’edificio, garantendo il corretto deflusso delle acque meteoriche.
Copertura piana su FLY SOLAIO
Per le coperture di grande luce il sistema si sviluppa su FLY Solaio ad altezza variabile, che assolve contemporaneamente alla funzione strutturale e alla raccolta delle acque. Il pacchetto di isolamento e il rivestimento in TPO/PVC o guaina vengono definiti in base alle scelte del committente e alla zona climatica; la superficie è predisposta per l’installazione dell’impianto fotovoltaico.
Copertura a doppia pendenza
La configurazione a doppia pendenza è particolarmente indicata per coperture con grandi luci.
Il sistema Bacaccier con capriate consente la realizzazione di coperture a doppia pendenza del 10%, sfruttabile per il più rapido deflusso delle acque meteoriche.
Sopra alle capriate vengono posizionati gli arcarecci, al fine di ottenere un piano regolare in pendenza su cui poggiano i pannelli sandwich.
